Transistör Nedir? Transistörün Çalışma Prensibi ve Teknik Detaylar

09 Ekim 2024 13:46

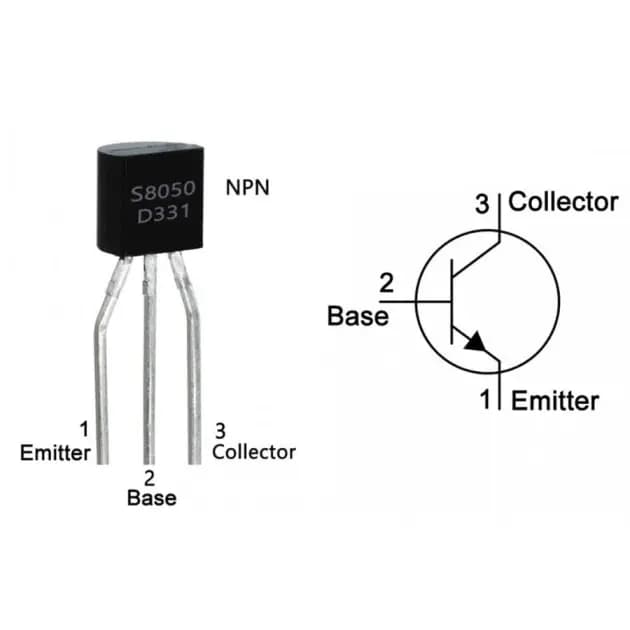

s8050-npn-bjt-transistor-to-92-diger-transistorler-lge-55260-65-B

Transistör, elektrik akımını kontrol etmek ve güçlendirmek için kullanılan yarı iletken bir elektronik bileşendir. Transistörler, modern elektronik cihazların temel yapı taşlarından biridir ve günümüz teknolojisinin gelişmesinde kritik bir rol oynar. İster bir mikroişlemci, ister bir ses sistemi, ister bir mobil cihaz olsun, hemen hemen tüm modern elektronik devreler transistörlerden faydalanır.

Transistörlerin icadı, elektronik dünyasında bir devrim yarattı ve elektronik devrelerin daha küçük, daha hızlı ve daha güvenilir olmasını sağladı. John Bardeen, William Shockley ve Walter Brattain tarafından 1947’de icat edilen transistör, günümüzde entegre devreler ve mikroişlemciler gibi birçok teknolojinin yapı taşı haline gelmiştir.

Bu yazıda, transistörün ne olduğu, nasıl çalıştığı, türleri ve modern elektroniklerdeki önemi teknik bir bakış açısıyla detaylı olarak anlatılacaktır.

1. Transistör Nedir?

Transistör, yarı iletken bir malzeme kullanarak elektrik sinyallerini kontrol eden ve amplifikasyon (güçlendirme) yapan bir bileşendir. Transistörler genellikle güç amplifikatörleri, anahtar devreleri, regülatörler ve mantık devreleri gibi birçok elektronik devrede kullanılır. Bir transistörün çalışma prensibi, elektrik akımını kontrol etmek ve küçük sinyalleri güçlendirmeye dayanır.

Transistörler, çoğunlukla silisyum veya galyum arsenit gibi yarı iletken malzemelerden yapılır. Bu yarı iletkenler, transistörlerin farklı davranışlar sergilemesine ve bu sayede akım geçişini kontrol etmelerine olanak tanır.

2. Transistörün Temel Yapısı ve Çalışma Prensibi

Bir transistör, üç terminalden oluşur: Emitör (E), Baz (B) ve Kollektör (C). Bu terminaller, transistörün türüne göre farklı işlevler görür ve bu sayede akımın geçişini kontrol eder. Transistörler, iki temel yapılandırmada bulunur:

  • Bipolar Jonksiyon Transistör (BJT)
  • Alan Etkili Transistör (FET)

2.1. Bipolar Jonksiyon Transistör (BJT)

BJT, PNP veya NPN olarak adlandırılan iki farklı yapıda gelir. Bu yapıların her biri, P-tipi (pozitif yüklü) ve N-tipi (negatif yüklü) yarı iletken katmanlarından oluşur. BJT, iki jonksiyon içeren bir yarı iletken bileşenidir ve bu jonksiyonlar akımın yönünü ve büyüklüğünü kontrol eder.

  • NPN Transistör: NPN transistör, iki N-tipi yarı iletken katman arasında bir P-tipi katman içerir. NPN transistörde, baz terminaline pozitif bir gerilim uygulandığında, emitörden kollektöre doğru bir elektron akışı başlar ve bu da transistörün iletime geçmesini sağlar.
  • PNP Transistör: PNP transistör, iki P-tipi yarı iletken katman arasında bir N-tipi katman içerir. PNP transistörde, baz terminaline negatif bir gerilim uygulandığında, kollektörden emitöre doğru bir akım akışı başlar ve transistör iletime geçer.

BJT’lerde, baz terminaline küçük bir akım uygulandığında, bu akım kollektör ve emitör arasındaki daha büyük bir akımın geçişine izin verir. Bu, transistörün akımı kontrol eden veya güçlendiren bir bileşen olarak kullanılmasına olanak tanır. BJT’nin çalışması, çoğunlukla elektron ve delik taşıyıcılarının hareketine dayanır.

BJT’nin Çalışma Modları:

  • Kesim Bölgesi: Baz akımı sıfırdır, transistör kapalıdır ve kollektör-emitter arası akım geçmez.
  • Doyum Bölgesi: Baz akımı yeterince büyüktür, transistör tamamen iletimdedir ve kollektör-emitter arası minimum direnç gösterir.
  • Aktif Bölge: Baz akımı ile kollektör-emitter akımı kontrol edilir. Bu bölge transistörün amplifikatör olarak çalıştığı bölgedir.

2.2. Alan Etkili Transistör (FET)

FET, elektrik alanı kullanarak kanaldan geçen akımı kontrol eder. FET’lerin de birkaç farklı türü vardır, ancak en yaygın olanları:

  • Junction Field-Effect Transistor (JFET)
  • Metal-Oxide-Semiconductor Field-Effect Transistor (MOSFET)

MOSFET, günümüzde en yaygın kullanılan transistör türüdür ve özellikle entegre devrelerde tercih edilir.

MOSFET’in Çalışma Prensibi: MOSFET, dört terminale sahiptir: Kapı (Gate), Drenaj (Drain), Kaynak (Source) ve Gövde (Body). MOSFET’te akım, kapıya uygulanan voltaj ile kontrol edilir. Kapı terminaline uygulanan gerilim, kanalın iletkenliğini değiştirir ve drenaj ve kaynak terminalleri arasındaki akımın geçip geçmemesini kontrol eder.

MOSFET’lerin NMOS ve PMOS olmak üzere iki çeşidi vardır:

  • NMOS: Kapıya pozitif gerilim uygulandığında kanal iletken hale gelir ve drenajdan kaynağa doğru elektron akışı olur.
  • PMOS: Kapıya negatif gerilim uygulandığında kanal iletken hale gelir ve akım drenajdan kaynağa doğru akar.

MOSFET’ler, yüksek giriş empedansına sahiptir, bu da giriş sinyalinin çok az enerji kaybetmesini sağlar. Bu nedenle MOSFET’ler, özellikle dijital devrelerde ve amplifikatörlerde tercih edilir.

3. Transistörlerin Çalışma Prensibi

Transistörlerin temel çalışma prensibi, yarı iletken malzeme ve doplama süreçlerine dayanır. Yarı iletken malzemeler, elektron ve delik taşıyıcılarına sahip olup, bu taşıyıcılar akımın geçişini kontrol eder. Transistörler, üç terminali arasındaki gerilim ve akımları kontrol ederek bir anahtar veya amplifikatör olarak çalışabilirler.

3.1. Anahtar Olarak Transistör

Transistörler, dijital elektronik devrelerde bir anahtar olarak kullanılır. Bu kullanımda, transistör ya “açık” (iletim durumunda) ya da “kapalı” (kesim durumunda) bir anahtar gibi davranır. Dijital devrelerde bu durumlar, 1 ve 0 mantık seviyeleriyle ifade edilir. Transistörün kesim ve doyum bölgeleri arasında çalıştırılmasıyla dijital devrelerde sinyaller işlenir.

3.2. Amplifikatör Olarak Transistör

Transistörler aynı zamanda bir amplifikatör olarak da kullanılır. Bu kullanımda, transistör, küçük bir giriş sinyalini alır ve bu sinyali daha büyük bir çıkış sinyaline dönüştürür. BJT transistörlerde, baz terminaline uygulanan küçük bir akım, kollektör ve emitör arasındaki büyük bir akımı kontrol eder ve bu da giriş sinyalinin güçlendirilmesini sağlar.

Amplifikasyon, ses sistemlerinden radyo frekans devrelerine kadar birçok alanda kullanılır. Amplifikatör devrelerinde transistör, sinyal gücünü artırarak sesin daha güçlü ve net duyulmasını sağlar.

4. Transistörlerin Türleri ve Kullanım Alanları

Transistörler, farklı özelliklerine ve kullanım amaçlarına göre çeşitli türlere ayrılır. Bu türlerin her biri, belirli uygulamalar için uygundur.

4.1. Bipolar Jonksiyon Transistör (BJT)

BJT’ler, genellikle analog sinyallerin amplifikasyonu ve düşük güçlü dijital devrelerde kullanılır. BJT’ler yüksek akım kazancı sağlayabilir ve bu nedenle ses amplifikatörlerinde yaygın olarak kullanılır.

transistör

4.2. Metal-Oxide-Semiconductor Field-Effect Transistor (MOSFET)

MOSFET’ler, özellikle dijital devrelerde ve entegre devrelerde yaygın olarak kullanılır. Yüksek giriş empedansına sahip olmaları, giriş sinyalinin daha az bozulmasına ve düşük enerji kaybına neden olur. MOSFET’ler, modern bilgisayarların mikroişlemcilerinde, bellek birimlerinde ve diğer entegre devrelerde kullanılan ana bileşenlerdir.

4.3. Foto Transistör

Foto transistörler, ışığa duyarlıdır ve ışık şiddeti ile tetiklenirler. Genellikle optik sensörler, uzaktan kumandalar ve ışık algılama devrelerinde kullanılırlar.

5. Transistörlerin Elektronik Cihazlardaki Önemi

Transistörler, elektronik devrelerde çok çeşitli işlevler yerine getirir ve modern teknolojinin temel yapı taşıdır. Dijital devrelerde, mikroişlemcilerde, hafıza birimlerinde, sensörlerde ve güç kaynaklarında transistörler önemli bir rol oynar.

5.1. Entegre Devreler ve Mikroişlemciler

Transistörler, entegre devrelerin ve mikroişlemcilerin temel bileşenleridir. Bir mikroişlemcide milyarlarca transistör bulunabilir. Bu transistörler, lojik kapılar oluşturarak bilgisayarların işlem yapmasını ve veri depolamasını sağlar.

5.2. Güç Yönetimi ve Regülasyon

Transistörler, elektrik akımının ve geriliminin kontrol edilmesi için kullanılır. Güç regülatörleri ve DC-DC dönüştürücüler, gerilim ve akımı düzenlemek için transistörlerden yararlanır. Bu, özellikle hassas elektronik cihazların sabit bir güç kaynağıyla beslenmesini sağlamak için önemlidir.

5.3. Tüketici Elektroniği

Transistörler, günlük yaşantımızda sıkça kullandığımız cihazların hemen hemen tümünde bulunur. Mobil telefonlardan televizyonlara, bilgisayar donanımlarından ses sistemlerine kadar birçok cihazda transistörler ana bileşenler arasında yer alır.

6. Transistörlerin Avantajları ve Dezavantajları

Transistörlerin elektronik devrelerde kullanılmasının birçok avantajı ve bazı dezavantajları vardır.

6.1. Avantajları

  • Küçük Boyut ve Hafiflik: Transistörler, küçük ve hafif olmaları nedeniyle elektronik devrelerin daha kompakt tasarlanmasına olanak tanır.
  • Yüksek Hız: Transistörler, çok hızlı çalışabilir ve bu nedenle yüksek frekanslı sinyallerin işlenmesinde kullanılır.
  • Uzun Ömür ve Güvenilirlik: Transistörlerin hareketli parçaları olmadığı için mekanik aşınma riski yoktur ve bu nedenle güvenilirlikleri yüksektir.

6.2. Dezavantajları

  • Isı Yayılımı: Transistörler, akım geçtiğinde ısı yayarlar ve bu ısının uygun bir şekilde dağıtılması gerekir. Aksi halde, transistörün ömrü kısalabilir veya devre hasar görebilir.
  • Doğrusal Olmayan Çalışma: Transistörlerin karakteristik eğrileri doğrusal olmadığından, amplifikasyon işlemlerinde distorsiyon (bozulma) meydana gelebilir.

Sonuç

Transistörler, modern elektroniğin ve dijital devrimlerin temel yapı taşlarından biri olarak, küçük sinyallerin kontrol edilmesi ve güçlendirilmesinde çok önemli bir role sahiptir. Bipolar Jonksiyon Transistörler (BJT) ve Alan Etkili Transistörler (FET), farklı özelliklere sahip olup, çeşitli uygulama alanlarına sahiptir. Günümüzde transistörler, entegre devreler ve mikroişlemcilerde milyarlarca kez çoğaltılarak elektronik cihazların işleyişine katkı sağlar.

Transistörlerin icadı ve gelişimi, elektronik cihazların küçülmesine, hızlanmasına ve daha az enerji tüketmesine imkan tanıyarak modern teknolojinin gelişmesine büyük katkıda bulunmuştur. Bu nedenle transistörler, elektronik dünyasının vazgeçilmez ve en önemli bileşenlerinden biri olarak kabul edilir.
