RTX 5070 sisteminde yanlış güç kablosu kullanımı erimeye yol açtı

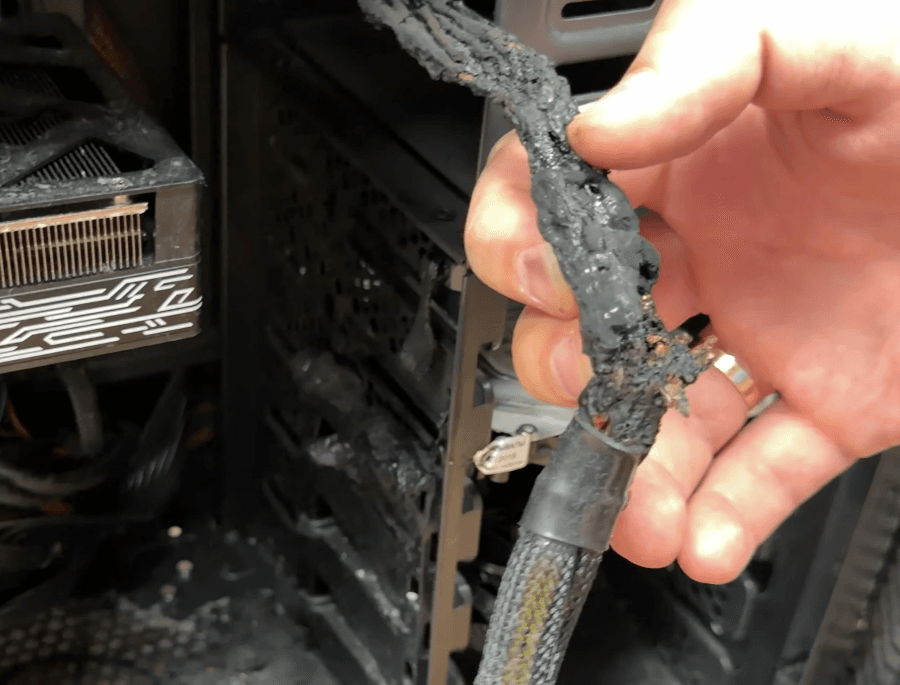

Olayda RTX 5070’nin 16 pinli güç girişini kullanabilmek için iki adet 8 pinli PCIe bağlantısını birleştiren adaptör tercih edildi. Ancak kullanıcı, adaptörün iki girişini güç kaynağından gelen iki bağımsız kabloyla beslemek yerine tek kablonun ayrılan iki ucuna bağladı. Dışarıdan bakıldığında adaptörün iki girişi de dolu görünmesine rağmen bütün elektrik yükü aynı fiziksel kablo üzerinden taşındı. Ekran kartının yük altına girmesiyle kablo aşırı ısındı ve bağlantı bölümünde erime meydana geldi. İlk bulgular, sorunun yalnızca 16 pinli bağlantı standardından değil, gücün tek kablo üzerinde toplanmasından kaynaklandığını gösteriyor. RTX 5070’nin referans güç tüketimi 250W seviyesinde bulunuyor. NVIDIA, kart için kutudan çıkan adaptörle iki PCIe 8 pin kablo veya en az 300W sağlayabilen PCIe Gen 5 kablo kullanılmasını ve 650W sistem güç kaynağını öneriyor. Adaptörde iki giriş bulunması, tek kablodan ayrılan iki ucun otomatik olarak iki bağımsız güç hattına dönüşmesini sağlamıyor. RTX 5070 güç gereksinimleri

Tek kablo üzerindeki yük güvenli sınırı aşmış olabilir

Standart bir 8 pinli PCIe bağlantısı teorik olarak 150W güç sağlayacak şekilde tanımlanıyor. Tek kablonun iki ucunun kullanılması durumunda ise kablo, adaptörün her iki girişinden gelen toplam yükü taşımak zorunda kalıyor. Kablo kesitinin, bağlantı terminallerinin veya güç kaynağı tarafındaki çıkışın bu yüke uygun olmaması direnç ve sıcaklık artışına neden olabiliyor. Uzun süreli yüksek yük altında plastik kaplama yumuşayabiliyor, renk değiştirebiliyor ve sonunda tamamen eriyebiliyor. Bazı güç kaynaklarında çift uçlu PCIe kablolar üretici tarafından belirli güç seviyeleri için tasarlanmış olsa da bunun bütün kablolar ve modeller için geçerli olduğu varsayılamaz. Bu nedenle bağlantının güvenli olup olmadığı yalnızca güç kaynağının toplam watt değerine bakılarak belirlenmemeli. Güç kaynağı ve ekran kartı üreticisinin kablolama şemaları açıkça kontrol edilmeli. Erime, kararma veya yanık kokusu fark edilen bir kablo yeniden kullanılmamalı ve sistem kontrol edilmeden çalıştırılmamalı.

İki ayrı kablo veya yerel 16 pin bağlantı kullanılmalı

RTX 5070 gibi 16 pinli güç girişi kullanan ekran kartlarında en temiz çözüm, uyumlu güç kaynağından gelen yerel 12V-2x6 kabloyu kullanmak oluyor. Güç kaynağında bu bağlantı bulunmuyorsa adaptörün iki 8 pinli girişi mümkün olduğunca iki ayrı PCIe kablosuyla beslenmeli. Modüler güç kaynaklarında farklı marka veya modellere ait kablolar kullanılmamalı çünkü güç kaynağı tarafındaki pin dizilimi standart olmayabiliyor. Bütün bağlantıların boşluk kalmayacak şekilde tamamen oturduğundan emin olunması gerekiyor. Kablo, 16 pinli konnektörün hemen çıkışında sert biçimde bükülmemeli veya kasa kapağı tarafından baskı altında bırakılmamalı. Rastgele kapanma, görüntü kaybı, yanık kokusu veya konnektörde renk değişimi görülürse sistem hemen kapatılmalı. Mevcut olay, bütün RTX 5070 kartlarında genel bir arıza bulunduğunu kanıtlamaktan çok yanlış kablolama düzeninin düşük güç tüketimli modellerde bile ciddi hasara yol açabileceğini gösteriyor.
