Direnç Nedir ve Direnç Renk Kodları Neden Kullanılır?

08 Ekim 2024 13:28

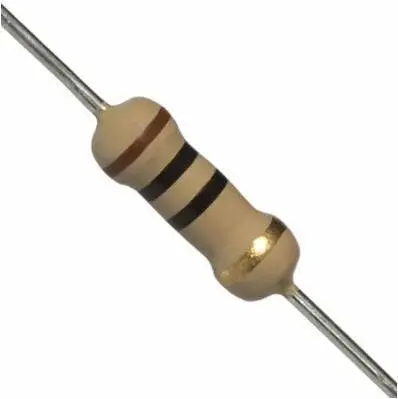

3k-1-4w-5-direnc-25-adet-1831-jpg

Direnç renk kodları, dirençlerin değerlerini belirlemek için yaygın olarak kullanılan bir işaretleme sistemidir. Bu kodlar, bir direnç üzerindeki renkli bantlar aracılığıyla, direncin elektriksel değerini ve toleransını göstermeye yarar. Elektronikte yaygın bir biçimde kullanılan dirençlerin değerlerini hızla ve doğru bir şekilde okumayı sağlar. Bu yazıda direnç renk kodları sistemi, kullanılan renklerin anlamları, hesaplama yöntemi ve çeşitli direnç tipleriyle ilgili detaylı bilgi verilecektir.

1. Direnç Nedir ve Direnç Renk Kodları Neden Kullanılır?

Direnç, bir devredeki elektrik akışını sınırlandıran ve belirli bir miktarda akımın geçmesine izin veren elektronik bir bileşendir. Elektrik akımını sınırlandırmak, gerilim düşürmek ve akım kontrolünü sağlamak gibi işlevleri yerine getirir. Dirençlerin değeri, ohm (Ω) cinsinden ölçülür ve bu değeri belirtmek için dirençlerin üzerine renkli bantlar yerleştirilir. Bu renkli bantlar, direnç üzerindeki sayıları yerine, kolayca okunabilir ve yanlış anlaşılma riskini azaltan bir sistem sunar.

direnc

Direnç renk kodları, IEC (International Electrotechnical Commission) ve EIA (Electronic Industries Alliance) tarafından belirlenen uluslararası bir standarttır. Renk kodları, dirençlerin küçük boyutları nedeniyle, değerlerin okunmasını kolaylaştırmak amacıyla geliştirilmiştir.

2. Direnç Renk Kodlarının Yapısı ve Mantığı

Bir direnç üzerindeki renkli bantlar, genellikle 4, 5 veya 6 banttan oluşur ve her bir renk, belirli bir değeri veya katsayıyı temsil eder. Bu renk bantları, direncin değerini, çarpanını ve toleransını belirler. Bantların sayısına göre dirençlerin okuma şekli değişir.

  • 4 Bantlı Dirençler: En yaygın direnç tipi olan bu dirençlerde, 2 renk değeri gösterir, 1 renk çarpanıdır ve 1 renk ise toleransı ifade eder.
  • 5 ve 6 Bantlı Dirençler: Daha hassas ve yüksek doğruluk gerektiren uygulamalarda kullanılır. 3 renk değeri gösterir, 1 renk çarpan ve diğerleri ise tolerans ve sıcaklık katsayısını gösterir.

3. Direnç Renk Kod Tablosu

Dirençlerin üzerindeki her renk belirli bir değeri temsil eder. Renk kodları şu şekilde sıralanır:

Renk Sayı Değeri Çarpan Değeri (Ω) Tolerans (%)
Siyah 0 1 (10^0)
Kahverengi 1 10 (10^1) ±1%
Kırmızı 2 100 (10^2) ±2%
Turuncu 3 1,000 (10^3)
Sarı 4 10,000 (10^4)
Yeşil 5 100,000 (10^5) ±0.5%
Mavi 6 1,000,000 (10^6) ±0.25%
Mor 7 10,000,000 (10^7) ±0.1%
Gri 8 100,000,000 (10^8) ±0.05%
Beyaz 9 1,000,000,000 (10^9)
Altın 0.1 ±5%
Gümüş 0.01 ±10%
Renk Yok ±20%

direnc-hesaplama-ornekler-4renk

4. Direnç Renk Kodlarını Okuma Yöntemi

Bir direnç üzerindeki renkleri okumak, bu renklerin anlamlarını bilmek ve belirli kurallara göre bu renklerin temsil ettiği değerleri birleştirmekle mümkündür. Direnç üzerindeki renkleri soldan sağa doğru okuruz, ancak tolerans bandı genellikle diğerlerinden biraz daha uzak durduğu için sağ taraftadır.

4.1. Dört Bantlı Direnç Okuma

  1. İlk Bant: İlk basamak değeri gösterir.
  2. İkinci Bant: İkinci basamak değeri gösterir.
  3. Üçüncü Bant: Çarpan değeri (10 üzeri n katsayısı).
  4. Dördüncü Bant: Tolerans oranını gösterir.

Örneğin, üzerindeki renkler kırmızı, mor, sarı ve altın olan bir direnci ele alalım:

  • Kırmızı (2)
  • Mor (7)
  • Sarı (10^4) ile çarpılır.
  • Altın (±5%) tolerans.

Bu durumda direnç değeri:

  • 27 x 10,000 Ω = 270,000 Ω = 270 kΩ (±5%).

4.2. Beş Bantlı Direnç Okuma

Beş bantlı dirençlerde, ilk üç bant basamak değerlerini, dördüncü bant çarpanı ve beşinci bant ise toleransı ifade eder. Bu tür dirençler, daha hassas değerlerin elde edilmesi için kullanılır.

direnç renkleri nasıl okunur

Örneğin, kahverengi, siyah, siyah, kırmızı ve kahverengi bantlarına sahip bir direnç:

  • Kahverengi (1)
  • Siyah (0)
  • Siyah (0)
  • Kırmızı (100) ile çarpılır.
  • Kahverengi (±1%) tolerans.

Bu durumda direnç değeri:

  • 100 x 100 Ω = 10,000 Ω = 10 kΩ (±1%).

5. Tolerans ve Güvenilirlik

Tolerans, direncin nominal değerden sapma oranını belirtir ve genellikle yüzdesel olarak ifade edilir. Düşük toleranslı dirençler, hassas ölçümler gerektiren devrelerde kullanılır. Altın ve gümüş renkler tolerans oranlarını gösterir ve altın ±5%, gümüş ±10% sapmayı ifade eder. Dirençlerin tolerans değerleri, üretim sürecindeki küçük hatalardan dolayı gerçek direnç değerinin nominal değerden biraz farklı olabileceğini gösterir.

6. Dirençlerin Kullanım Alanları ve Renk Kodlarının Önemi

Dirençler, elektronik devrelerin hemen hemen her yerinde kullanılır. Akım sınırlamak, voltaj bölmek, filtreleme yapmak veya belirli bileşenleri korumak için kullanılırlar. Dirençlerin değerlerinin doğru şekilde belirlenmesi, devrenin sağlıklı bir şekilde çalışmasını sağlamak için kritik öneme sahiptir. Bu nedenle, renk kodları sistemi, hızlı ve güvenilir bir şekilde direnç değerlerini anlamak için elektronik mühendisleri ve teknisyenleri tarafından yaygın olarak kullanılır.

Direnc_ornegi

7. Renk Kodlarını Kolayca Hatırlamak İçin Yöntemler

Direnç renk kodlarını hatırlamak bazen zor olabilir, bu nedenle mühendisler ve teknisyenler tarafından bu renkleri hatırlamak için çeşitli mnemonik yöntemler geliştirilmiştir. Örneğin:

  • “Siyah, Kahverengi, Kırmızı, Turuncu, Sarı, Yeşil, Mavi, Mor, Gri, Beyaz” sırasını hatırlamak için kullanılan popüler bir cümle:
    • “Siyah Kedi Kırmızı Tulumla Sarı Yokuşu Yavaşça Mahalleye Geri Beyazladı” gibi hafızayı destekleyen ifadeler kullanılır.

Sonuç

Direnç renk kodları, dirençlerin elektriksel özelliklerini anlamanın etkili ve evrensel bir yoludur. Renk bantları, direncin değerini, çarpanını ve toleransını belirleyerek dirençlerin devrede nasıl davranacağını tahmin etmeyi sağlar. Bu yazıda incelediğimiz gibi, direnç renk kodları, elektronik bileşenlerin anlaşılmasını kolaylaştıran ve elektronik devrelerde güvenilirlik sağlayan önemli bir sistemdir. Elektronikle ilgilenen herkesin bu renk kodlarını öğrenmesi, devre tasarımı ve arıza tespiti için oldukça faydalıdır.
